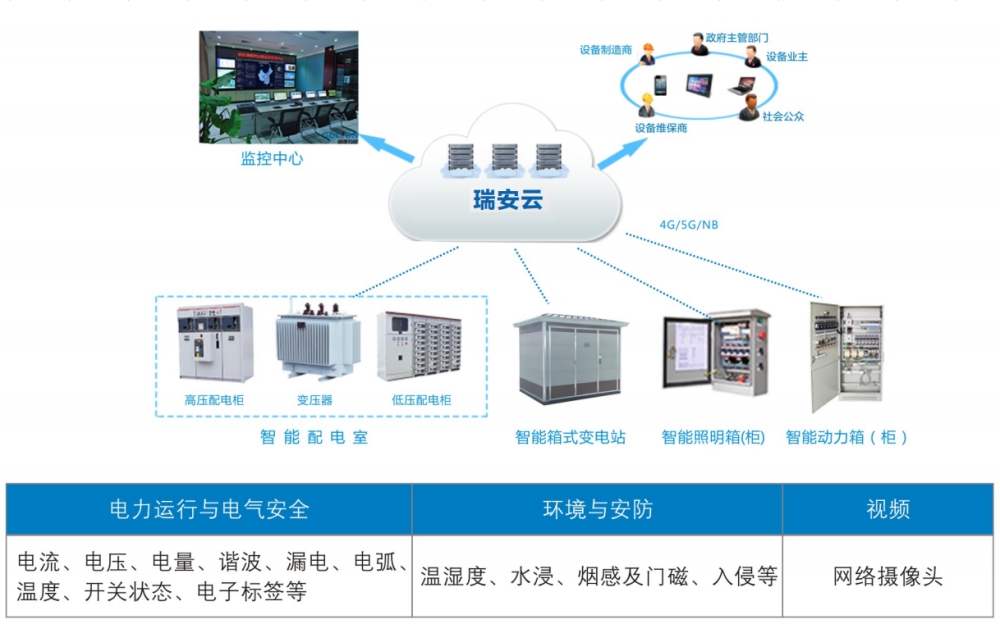

一、系统概述
瑞安科技采用物联网、云计算、边缘计算、人工智能等现代信息技术,推出智慧供配电云管理系统,以实现配电室(含高压柜、变压器、低压柜)、箱式变电站、配电箱及动力柜(箱)的数字化、网络化、智能化,为设备业主、政府部门、维保商、制造商等用户,提供供配电设备的远程监控及智能运维等云端服务。
二、功能与应用
安全监控
在线监测电气设备的电力参数、运行参数、安全状态及环境数据,实时越限预警、故障报警,随时随地掌握设备安全运行状况及变化趋势,防范于未然。
电能云管理
基于能效大数据,周期性提供用电量、负荷变化、三相不平衡、变压器损耗等相关用电信息分析报告;动态分析项目重点用电回路和用能设备的能效情况,便于采取节能降耗措施。
负荷监测

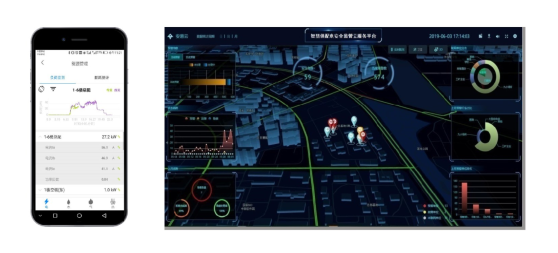

基于实时采集的供配电系统负荷数据,通过对负荷数据的云端存储、分析与处理,提供周期性实时/历史变化曲线、峰谷负荷参数展示,实现负荷数据的融合分析评估报告。
智能运维
基于实时状态监测与网络视频监控,实现配电室的无人值守及电气设备的智能运维管理,包括设备档案的云端化存储及查询管理、智能巡检、故障维修、隐患报修、派单派工,以及分析开关分合次数及设备投运时间,提前预警设备维保计划及使用寿命终结,线上线下的设备全生命周期运维管理。
三、关键设计
设备云管理将设备在线实时状态数据和人工巡检数据,设备目前数据和历史数据打通融合,实现了设备资料档案的云端管理,设备日常管理工作流(巡检、维修、保养、检测)的云端管理,协助设备管理人员科学安排设备的巡检、维修、保养、检测等工作,由预防性事后维修升级为预测性维修,实现了设备的全生命周期管理,使设备管理由传统粗放经验管理升级为精准智慧管理,使设备管理变得更简单。

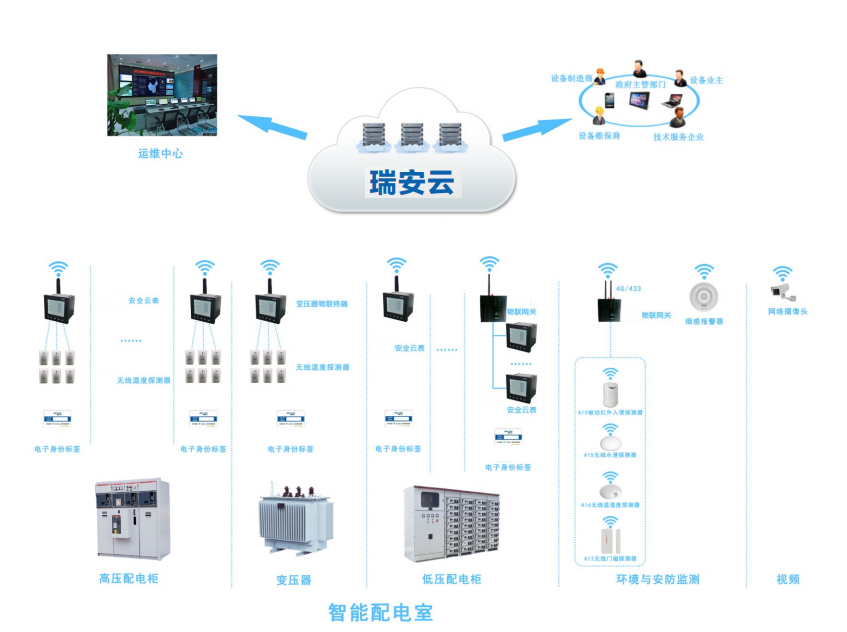

1)智能配电室
◎每面高压柜对应配置一块安全云表,直接经移动互联网实现与云平台的对接;
◎每台变压器对应配置一块变压器物联终端,直接经移动互联网实现与云平台的对接;
◎低压进线柜配置的安全云表经移动互联网与平台对接;低压出线柜配置的安全云表经RS485通讯方式与安装在出线柜的物联网关相连接,通过移动互联网集中实现与云平台的对接;
◎配电室系列环境监测终端全部采用433通讯方式,经集中的一台物联网关,通过移动互联网实现与云平台的对接;
◎配电室的网络摄像头、烟感报警器等直接通过移动互联网实现与云平台的对接;
◎电子身份标签通过智能巡检终端或手机扫码实现与云平台的对接。

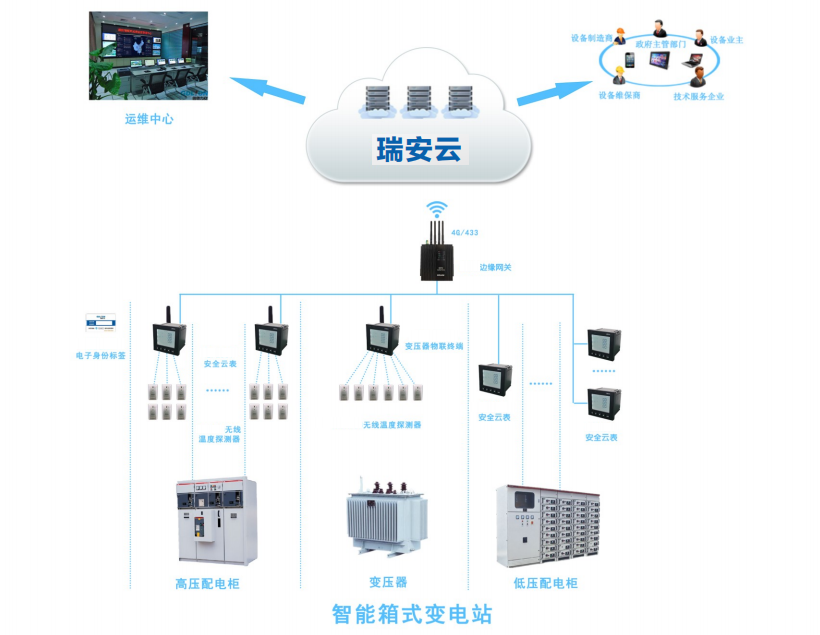

2)智能变电站
◎高压柜配置的安全云表,全部经RS485通信方式与一台边缘网关相连接,通过移动互联网集中实现与平台的对接;
◎变压器配置的变压器物联终端,全部经RS485通信方式与一台边缘网关相连接,通过移动互联网集中实现与平台的对接;
◎高压柜及变压器配置的高压无线测温探测器通过433无线方式与对应的安全云表相连接;
◎低压柜配置的安全云表经RS485通讯方式与安装在出线柜的物联网关相连接,通过移动互联网集中实现与云平台的对接;
◎电子身份标签通过智能巡检终端或手机扫码实现与平台的对接。

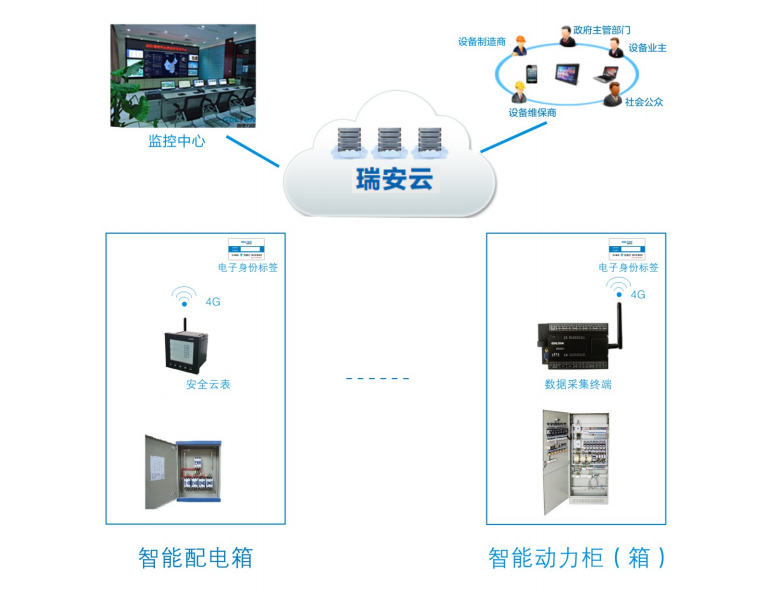

3)智能配电箱
配电箱配置一块本身内嵌无线数传模组的电力安全监控仪表,实现主进线电气参数、漏电电流、接点温度及开关状态等综合信息的就地集中采集、处理与无线上传,即智能配电箱;
四、系统组成
1)云平台
智慧设备能源管理云平台,是设备能源管理的门户平台。开创了采用物联网、云计算、大数据分析等现代信息技术,对设备进行管理的云模式。全面记录设备基本资料及历史信息,同时可实时监测设备运行状态,并协助设备管理人员制定科学的设备管理方案,确保设备运行0事故,使设备管理效率提高400%以上!
2)物联网关
物联网关是基于工业级嵌入式硬件平台及LINUX软件平台,集中实现边缘侧各类智能监测终端数据的采集、处理、存储、策略及控制,通过移动互联网实现与平台之间的业务协同,具备参数的远程配置及软件的远程升级能力,广泛适用于终端数量及种类较多的大中型项目。
主要参数:
◎工作电源: AC220V土20PHz;
◎上行通信接口: 4G;
◎下行通信接口:可同时提供2路RS485,1路LoRa, 1路433;
◎终端容量:每路RS485接口最多可外接64个智能监测终端,LoRa接口最多可外接254个智能监测终端;
◎433接口最多可外接192个智能监测终端;
◎开入开出: 4DI/1DO;
◎抗干扰能力:符合GB/T17626 IV级的标准规定;
◎使用环境温度: -20C ~ +60C。
3)安全云表
安全云表是一款新型的电力运行及电气安全在线监测终端,用于监测配电线路的过载、过流、过压、三相不平衡、漏电、过温、异常断电等电气故障。可选配剩余电流互感器及温度传感器。具备参数的远程配置及软件的远程升级能力。广泛适用于单相或三相配电线路的综合云端化监测与报警。
主要参数:
◎电力运行监测:提供三相电压、电流、三相电压电流不平衡度、电压电流谐波畸变率、谐波分
量等监测,电度计量及4费率计量;
◎电气安全监测:提供5路温度、1路湿度、1路漏电;
◎电气监测精度:电压及电流0.2级,其他0.5级;
◎非电气监测精度: 0.5级;
◎开入开出: 2D1/1DO;
◎通讯方式: 2xRS485/1x4G;
◎抗干扰能力:符合GB/T17626 IV 级的标准规定;
◎使用环境温度: -15C ~ +600。
4)无线门磁探测器
本无线门磁探测器作为环境监测网关的重要配件,具有门窗开启、关闭即时探测,外壳防拆,电池电量实时检测功能,通过433与环境监测网关无线连接,通过移动互联网与平台对接,实现云端化状态监测与报警功能。
5)无线水浸探测器
本无线水浸探测器可实时监测配电房内水浸情况,一旦检测到有水浸入,系统将发出报警信息,准确指出漏水位置,并通知相关人员;通过433与环境监测网关无线连接,通过移动互联网与平台对接,实现云端化状态监测与报警功能。
6)无线红外入侵探测器
本无线红外入侵探测器对未通过正常途径的开门或开窗,会发出警报。通过433与环境监测网关无线连接,通过移动互联网与平台对接,实现云端化状态监测与报警功能。
7)烟感报警器
本烟感报警器采用独特的结构设计和光电传感技术,能够实时监视探测烟雾的存在,检测可见颗粒(阴燃火灾)速度比电离报警器更快,一旦检测到烟雾和火灾危险,报警器红色LED指示灯立即快速闪烁,并发出报警声,同时通过移动互联网与平台对接,实现云端化状态监测与报警功能。
8)网络摄像头
本网络摄像头像素为200万像素,画面分辨率可达到1080P,视频码流采用了先进的H.265格式。另外结合先进的AI技术,支持智能人形检测,自定义区域侦测、离岗检测报警、客流量分析等功能。同时还支持IP66级别的防水防尘功能,恶劣天气也能正常工作,可广泛应用于变电站、配电室、重要设备间及空间场所的实时监控。同时通过移动互联网与平台对接,实现云端化视频监控与报警功能。
9)设备电子身份标签
本设备电子身份标签通过与设备绑定,云端赋予设备唯 一身份标识,结合设备地理位置信息,采用NFC技术,由云计算对设备运行及状态数据进行分析处理,让用户通过手机即可轻松实现设备的智能巡检与云端管理。设备电子身份证标签可直接粘贴于设备表面,坚固牢靠。

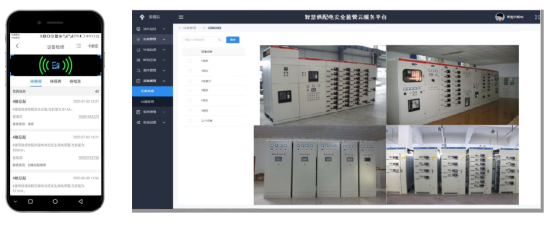

10)设备云管理
智能巡检终端PDA是基于Android、ios系统开发的智能手持终端产品,可外配振动测温点检仪、红外热成像测温仪、集中实现设备NFC标签、振动、点式温度、面式温度的扫描与采集,并自动上传至云平台进行分析处理。可为消防巡查员、消防巡检员、维保工程师等角色配备,实现智能消防巡检!
